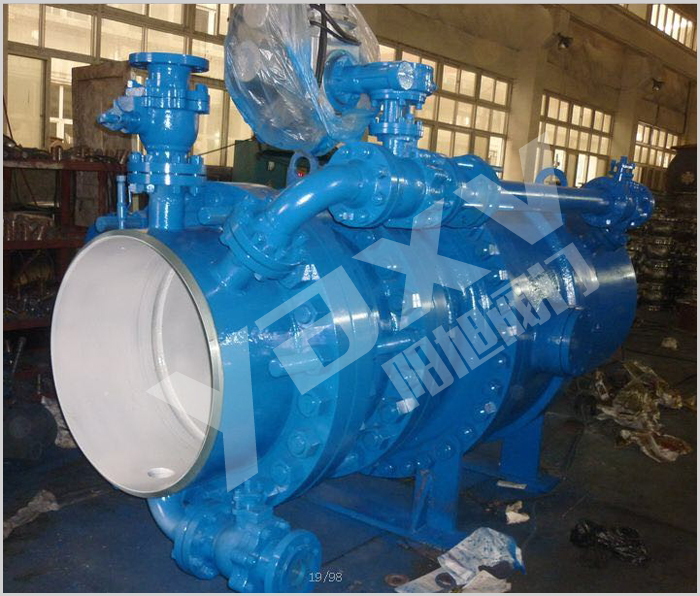

蓄能水电球阀

         液控止回偏心半球阀系列产品广泛应用于水利、热电、给排水、化工、冶金等各类泵站。主要安装在水泵出口处，替代止回阀和闸阀的功能。工作时，阀门与水泵配合，按照预先设定的程序，分快关和缓闭两阶段关阀，有效地消除和抑制管路水锤，是保证水泵机组和管网系统安全可靠远行的理想设备。
     本系列阀门具有性能稳定，安全可靠，功能齐全，自动化程度高，结构简单，流阻系数小等优点。其具备完善的液压系统和可靠的智能电气控制系统，既可就地操作，也可以远距离操作，还可以通过中央计算机进行集中管理，与水泵及其他管道设备实现联动操作控制。当油泵组失电或故障时，摇动手动泵仍可以开阀或关阀。
     本系列阀门液压站和电气控制箱与阀体分离就近安装，也可以联体安装。阀体可卧式安装，也可以立式。
     本系列阀门按照蓄能方式可分为蓄能器式液控止回偏心半球阀和重锤式液控止回偏心半球阀两类。我公司推荐采用蓄能器式液控止回偏心半球阀，其他结构订货时说明。

4、性能要求

4.1球阀的设计、制造应符合GB/T14478大中型水轮机进水阀基本技术条件》的规定。

4.2阀门有足够的刚度和强度；阀门全开时，允许承受的水头（升压）不少于阀门密封压力的1.5倍；球阀应动作灵活、操作平稳，在各种工况下开启和关闭无有害振动。

4.3在水轮机发生飞逸时能急速动水关闭阀门；当水轮机需要检修时，球阀能可靠关闭，防止漏水。并能在断电情况下，手动关闭球阀。

4.4当阀门两侧压力接近平衡后，球阀应能在120S内开启（电动）。

4.5球阀在全开时阻力损失及在最高静水头下全关时漏水量（包括旁通阀的漏水量）应符合GB/T14478《大中型水轮机进水阀基本技术条件》的规定。

5、结构

5.1主阀：蓄能式液控球阀（液压操作）；旁通阀：电动软密封球阀Q941F-40C DN50（电动操作）。

5.2球阀阀体采用整体铸钢结构，法兰连接，阀体外部设有位置指示器。球阀底部设有底座，用基础螺栓固定在混凝土里。球阀底部与基础螺栓应有足够的强度和刚度，保证球阀不发生移动和变形。

5.3球阀活门采用铸钢结构，活门为平板形具有良好的水力特性，可减少水力损失；球阀活门轴端及活门与阀体四周设有密封。活门轴端的密封形式由V型填料组成。

5.4球阀活门阀轴采用复合轴承自润滑结构，阀轴为不锈钢2Cr13。

5.5球阀配就地控制箱以便于操作、维护。

5.6球阀所承受水压压力，并在厂内进行耐压试验和漏水量测试，其漏水量不超过《大中型水轮机进水阀基本技术条件》GB/T14478-中规定的数量。

6、球阀操作系统

6.1操作机构

球阀操作机构由接力器、球阀液压装置等组成，在动水情况下，能紧急关闭阀门，操作机构可电动、手动操作，远程控制和就地控制。

6.2操作系统

6.2.1球阀能按规定程序进行自动和手动操作。

6.2.2球阀可远程和就地控制。

6.2.3球阀设有表示球阀开启和关闭位置的信号装置。

7、可靠性指标

球阀使用寿命不小于30年。

球阀大修间隔不小于5年。
